自1987年發布第一臺雅馬哈數字調音臺以來，雅馬哈公司始終是數字調音臺技術革新的引領者，滿足更為廣泛的應用需求。從小型活動到音樂廳、大型戶外演唱會、音樂后期制作、商用安裝等應用環境，雅馬哈提供了全面的產品線，能夠帶來高品質的音質、操作性、功能性和可靠性。
全新的TF-RACK 是 TF 系列的緊湊型機架式版本，它能帶來相同水準的性能和突破的可操作性。這款緊湊型號的適用人群非常廣泛，能夠滿足新手至資深工程師的使用。當您想在有限的空間中需要順滑直觀的操作體驗時，TF-RACK一定是您的不二之選

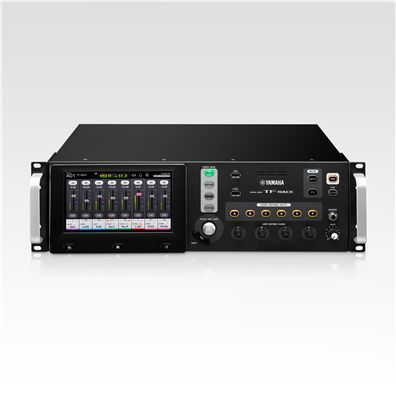

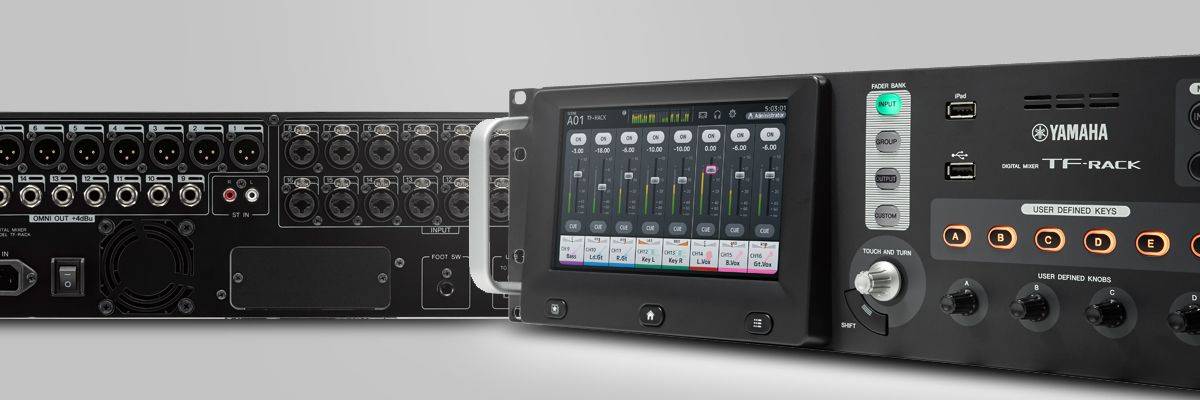

TF-RACK機架式數字調音臺
TF-RACK 是TF系列數字調音臺的緊湊型機架版本，為用戶提供與TF系列相同等級的性能和操控性。
- All-in-One 機架式數字調音臺
- 輸入：16個模擬XLR/TRS混合麥克風/線路輸入+1個模擬RCA立體聲線路輸入
- 輸出：16個模擬XLR輸出
- 通道：40條輸入混音通道（32單聲道+2立體聲+2返送通道）
- Aux母線：20個AUX（8單聲道+6立體聲）
- 立體聲母線：1
- 子母線：1
- 尺寸（寬×高×深）：480 mm (18-7/8 in) x 132 mm (5-1/4 in) x 409 mm (16-1/8 in)
- 凈重：9.2 kg (20.3lb)
固件及軟件
| Name | OS | Size | Last Update |
|---|---|---|---|
| TF Editor V4.50 for Mac macOS 11(Intel/Apple M1), 10.15-10.13 | Mac | 25.7MB | 2021-02-25 |
| TF Editor V4.50 for Win 10/8.1 | Win | 20.2MB | 2021-02-25 |
| TF5/3/1 TF-RACK Firmware V4.50 | — | 147.7MB | 2021-02-25 |
| Yamaha Steinberg USB Driver V1.10.2 for Windows 10/8.1/7 | Win | 6MB | 2018-09-14 |
| R Remote V4.5.0 for Mac macOS 10.14-OS X 10.9 | Mac | 86.8MB | 2018-02-19 |
| R Remote V4.5.0 for Win 10/8.1/8/7 | Win | 57.5MB | 2018-02-19 |
| TF5/3/1 TF-RACK Firmware V3.51-2 | — | 146.6MB | 2017-11-05 |
| TF Editor V3.51 for Mac macOS 10.14-OS X 10.9 | Mac | 39.3MB | 2017-09-25 |
| TF Editor V3.51 for Win 10/8.1/8/7 | Win | 18.5MB | 2017-09-25 |
16 個麥克風 / 線路 + 1 個立體聲線路輸入 16 個輸出。直觀順滑的一體式機架數字調音臺
TF-RACK 具有一體式調音和處理能力，能夠滿足小型至中型現場擴聲、企業演講活動、安裝和更多其他應用的需求。TF-RACK在緊湊、便攜的機架式單元中，包含了直觀的用戶界面、操作自然的控制流、數字效果器 / 處理器單元和通往偉大之音的捷徑。
場景內存用于存儲可快速調出的混音設置
TF系列配備了內存庫A和B，每個內存庫都能存儲多達100個場景預設。當您需要時，您可以從200個場景預設中瞬時調出所需場景。部分預先編入的場景能夠讓用戶在使用調音臺時先行一步：如單旋鈕壓縮場景和單旋鈕EQ控制可以實現簡便的操作，一鍵場景功能則可以滿足那些想按照既定設置進行操作、調音臺新手們的需求。兩個內存庫的存在為用戶對不同種類的場景進行管理提供了便捷。舉例來說，您可以將按照音樂種類設定的場景編入A庫，將按照時間類型進行設置的場景編入B庫。

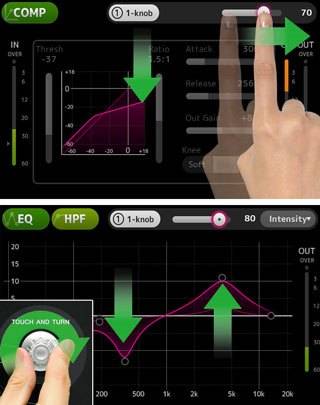

單旋鈕壓縮器(1-knob COMP?) 單旋鈕均衡器(1-knob EQ?)：一個旋鈕即可獲取理想聲音
壓縮器對于有經驗的工程師來說意味著許多：它可以展現出吉他真實的聲音，加重貝司的聲音，收緊小鼓的離散音，使人聲在混音中更加清晰等等。您只需通過單旋鈕壓縮器，將可以逐一實現上述內容，在無需處理多個參數的情況下獲得您想要的效果。單旋鈕壓縮器初被用于雅馬哈模擬調音臺中，之后該功能迅速成為一個具人氣和價值的特性。如今，我們將它引入了數字臺版本中井對其進行了優化，它能為TF調音臺帶來更多便利。與之類似的設計理念也被應用在了單旋鈕均衡器的設計中，這一功能將顯著提升操作的速度和順滑度。雅馬哈研發工作人員與的音響工程師們進行合作，對單旋鈕均衡器進行精心調試，確保您能夠在短時間內輕松獲取滿意的結果。人聲模式（Vocal Mode）可以使您更便捷地得到清澈、優質的人聲。強度模式（Intensity Mode）則能使您對EQ曲線進行單旋鈕“強度”控制，您可以從預設中選擇EQ曲線，也可以重新創建該曲線。除此之外，您還可以在輸出通道中使用單旋鈕壓縮器和單旋鈕均衡器，從而使您可以根據空間大小和觀眾人數對整體輸出壓縮器或均衡器進行理想地調整。輸出部分的單旋鈕均衡器將人聲模式替換成了響度模式（Loudness Mode），當轉動旋鈕時，您可以在保持佳聲音的前提下有效提高聲壓。單旋鈕壓縮器和單旋鈕均衡器都能使您快速進入到壓縮器和均衡器的完整顯示頁，您可以根據需要對其進行微調設置

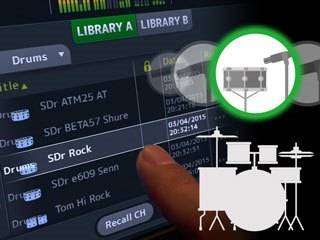

快速專業預設(QuickPro Presets?) 使您迅速獲取專業聲音設置
雅馬哈的研發團隊一直專注于創造通往美妙之音的各種捷徑，通過與知名工程師以及鐵三角、森海塞爾、舒爾等專業麥克風生產廠家的合作，并對大量麥克風、樂器、音響系統和入耳監聽設備進行了測評，雅馬哈為您帶來的捷徑將能提升您在各種類型的現場聲應用的工作效率。這些實用性高的預設拉近了調音臺新手和理想聲音的距離，而對于專業人士來說，他們則能將因此省下的時間用于更進一步的調試中。您可以根據樂器種類對“快速專業預設”功能進行搜索，并迅速便捷地將其調出。預設中包括了HA增益、EQ、壓縮及其他設定，甚至連通道名稱和顏色等細節都做了預設。單旋鈕EQ和單旋鈕壓縮器也可以與“快速專業預設”同時使用，為您調整聲音提供了更加精簡的方法。輸出通道預設庫所包含的參數設置能夠完美匹配雅馬哈有源音箱，內置的多種參數變化可以滿足不同環境和不同室內空間大小的需要。系統同樣為入耳監聽系統做了預設。當時間緊迫時，您可以調用這些設置。當您有足夠的時間進行設置時，您也可以將這些參數當作手動微調的起始點。從預設中創建的或是新建的設置參數都可以保存進額外預設中。
以自然之音為本，為您帶來無限創作自由
忠實再現聲音是調音臺的基本工作，而您的創造力則能為終成果添磚加瓦。雅馬哈始終致力于探索更佳的現場擴聲途徑，這一切都在TF系列調音臺中得到體現。任何調音臺在輸入階段的細微變化都會對傳遞出的聲波特性產生明顯影響。TF系列調音臺配備了廣受好評的 D-PRE?前置話放，它不僅能夠傳遞出高品質的聲音，同時也具備可調出性。根據需要，我們已對它的電路元件及單個元件做了重新評估，使其能夠傳遞出更為純凈、自然的聲音。我們對一系列高性能處理器和效果器進行了升級，使其成為堅實硬件基礎的后盾。我們?yōu)檩斎?/ 輸出通道配備了 8 個處理器，具有 EQ、門限和壓縮器等不同功能，它將更大程度上支持用戶的創造力。

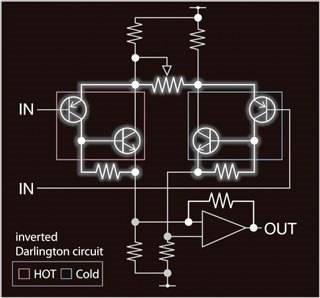

可調出的D-PRE?前置話放
TF系列調音臺配備了雅馬哈廣受贊譽的D-PRE前置話放的全新版本，具有可調出的功能。任何調音臺的前置話放都對終混音時定義聲音有著重要影響，因此雅馬哈的工程師們不遺余力地開發并改善前置話放D-PRE的設計，以確保原始信號中每一個細微的變化都能被有效捕捉。該前置話放采用由兩個級聯三極管結構的倒向晶體管電路，在任何信號層都能持續以低噪音、低失真率使聲音得到純凈、精確的放大。一部分前置話放只能以較獨特的特性對聲音進行放大，而D-PRE前置話放的設計力求實現為圓滑、寬廣的頻率響應，從而能保留住原始聲音中的細微音調，以確保演出者表演的精華也能被完整捕捉下來。

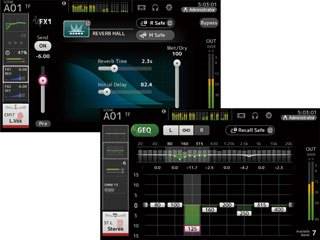

8個強大的處理器/效果器單元以及更多…
每個通道上的均衡器和兩個動態處理器之外，TF調音臺還為大范圍的聲控制提供了8個強大的處理器。TF調音臺配備了全球知名的FX1和FX2效果器，它們與如今已成為錄音和現場擴音應用標準的SPX處理器具有相同的功能，能夠提供包括混響、延時、調制效果如鑲邊或和唱、3-band多段壓縮等17種內置程序。通過控制條上的EDIT鍵能夠打開效果參數顯示，在這里您可以根據需要對混響時間和延時反饋等細節參數進行調整。 其余6個處理器可以在AUX9/10～19/20主控通道中獲得，它包含了除混響外的所有效果器。多段壓縮器是控制入耳式監聽系統層的理想選擇，延遲效果則常被用于進行揚聲器校準等等。這些AUX母線信號可以被發送至主立體聲總線，因此當FX1和FX2不夠用時，這些效果器能夠對可用輸出通道處理器進行增補。AUX1～8母線和主要輸出通道包括了與輸入同道中類似的4段全參數EQ、31段自由通道GEQ等。這兩種類型的EQ非常適用于優化揚聲器響應和消除反饋。

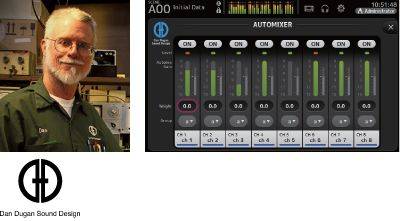

革新的內建Dan Dugan 自動混音調音臺
基于同Dan Dugan Sound Design 公司的深度合作，著名的Dan Dugan 自動話筒錄音及先進算法已經內建到了TF系列調音臺中。該處理器可用于輸入通道1-8，您可以在設定界面簡潔地設置優化的話筒增益。增益控制流暢自然，就如有經驗的工程師操作的混音一樣。該系統同樣可以有效減少反饋以及梳狀濾波的問題。對于演講場合，特別是沒有事先腳本的情況下，該功能可以幫助操作人員專注于高質量的混音細節而不是頻繁的推子操作。

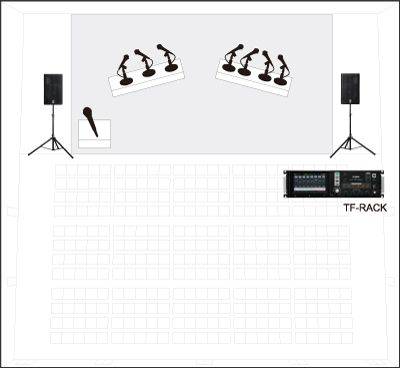

適用于會議/企業活動場合的緊湊系統
TF-RACK 體積緊湊，因此是會議/企業等對空間要求嚴格的應用場合的理想之選。TF-RACK 可機架安裝，因此能組成簡單穩定的音響系統。
TF-RACK 的8個Dugan 通道提供了更為智能且簡化的演說解決方案。當Dugan 自動混音器打開時，它將自動提高活動話筒的輸入增益，并同時降低非活動話筒的增益，從而保證持續穩定的總混音電平。這將大大減少會議場合對于推子進行復雜控制的需要。先進的Dugan 自動混音算法同樣實現了聲反饋的安全，從而保證了全程清晰而又高品質的現場混音。
與 TF-RACK 無縫運行的應用程序
僅需通過觸控面板能完成大部分操作，相信廣大的用戶很快能熟練使用 TF 系列獨具匠心的操作界面。通過快速精確的增益設置功能“GainFinder?”、通往美妙之音的捷徑“快速專業預設”（ QuickPro Presets?）等功能， TF 系列將為廣大用戶和應用現場帶來舒適和便捷。

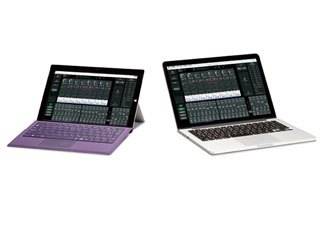

TF Editor便于離線編輯和現場控制
適用于Windows和Mac系統的TF Editor應用軟件為用戶提供了一個完整界面， 支持離線編輯和TF調音臺設定，用戶能夠通過它進行場景和預設管理，并能使用鍵盤方便地輸入通道名稱。
通過TF Editor這款軟件，用戶除了能夠在任意位置和時間對調音臺進行線下設定外，還能在線上將其與TF StageMix 和 MonitorMix 這兩款軟件同時使用。您可以在一臺帶有多點觸控屏的Windows 8 PC機上使用與調音臺操作時相同的手勢。當您使用Wi-Fi進行連接時，您的PC機也能夠作為方便的遠程混音設備使用。TF系列能夠同時支持3臺運行著TF Editor 或 StageMix 的設備接入。

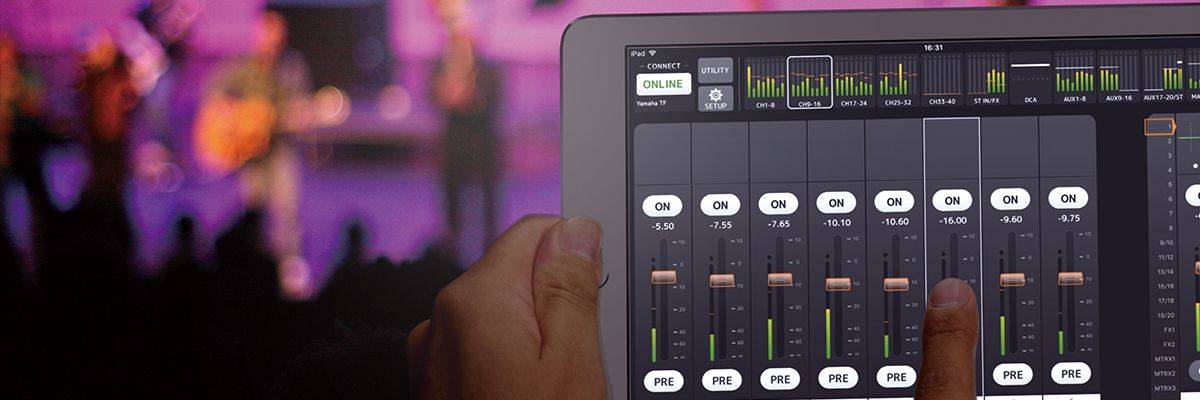

支持無線混音的 TF StageMixtrade;
TF StageMix是一款能為TF系列調音臺提供無線控制的iPad應用程序，用戶可以在觀眾席、舞臺監聽音箱前方或是任何聽音位置對TF進行遠程操控。它也可以當作TF調音臺的專屬擴展界面進行使用。TF StageMix這款程序的界面設計得與調音臺顯示屏的操作流程相仿，更加便于您在任何位置對混音進行完善。

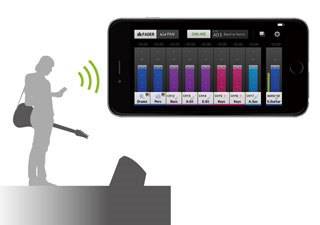

通過 MonitorMix 實現個人監聽
MonitorMix 這款應用程序能夠支持多達10臺iPhone/iPad/iPod touch設備同時接入進行無線獨立的AUX混音。每一位表演者能夠通過分配給他們的AUX總線方便地進行控制。他們甚至能夠通過獨立的Group設定實現更為簡單的調整，例如在1個推子上對所有電平進行調整。TF調音臺能夠同時連接起3臺運行著TF Editor或StageMix的設備以及10臺運行著MonitorMix的設備，即便是大型樂隊，他們也能根據自己的需要進行個性化的控制，從而減少了對音響工程師的需求。

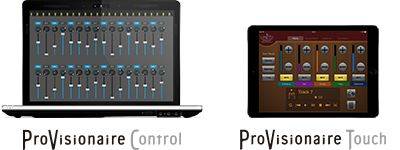

自定義控制面板的智能的外觀以及靈活設計
無需特別的編程技能。直觀的界面可以幫助用戶輕而易舉地創建自定義的音量推子，通道開關以及各種其他圖形元素。除此之外，ProVisionaire Touch 以及 ProVisionaire Countrol 軟件還可以控制 MTX以及MRX系列處理器，XMV系列功放，R系列（ADDA），將這一些列參數結合到同一個屏幕界面也非常容易。
為觸摸屏操作而優化的直觀用戶界面
在開發TF系列調音臺時，雅馬哈工程師以廣受好評的高端調音臺界面為基礎，在該界面中加入了如今已被廣泛使用的觸屏控制。用戶僅需通過觸控面板能完成大部分操作，相信廣大的用戶很快能熟練使用TF系列獨具匠心的操作界面。無論您是否有雅馬哈數字調音臺的操作經驗，或是只操作過其他品牌的數字臺、模擬臺，即便您從未使用過調音臺，TF調音臺都將憑借其順滑、高效的操作流程，快速輕松地將您帶入您想要的混音世界中。而圍繞在觸屏附近的物理控制鍵則進一步提高了操作的可觀性和精確度。

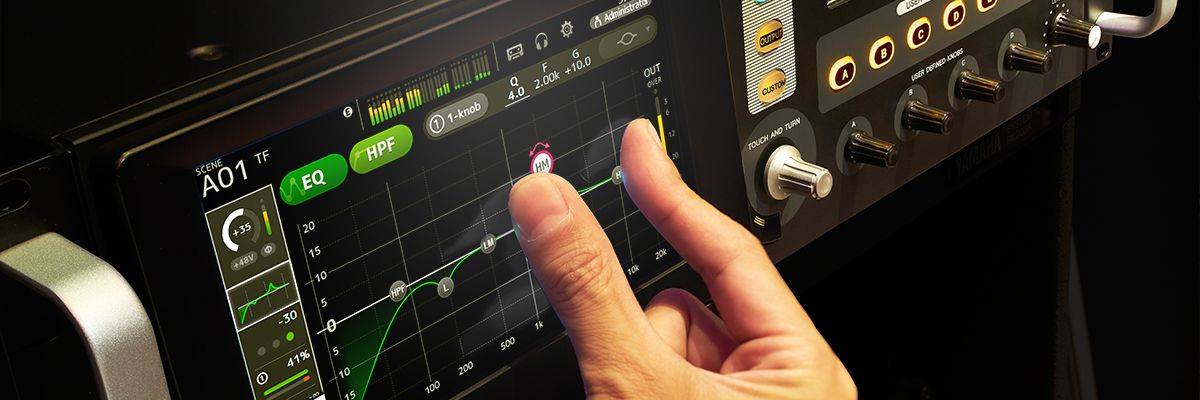

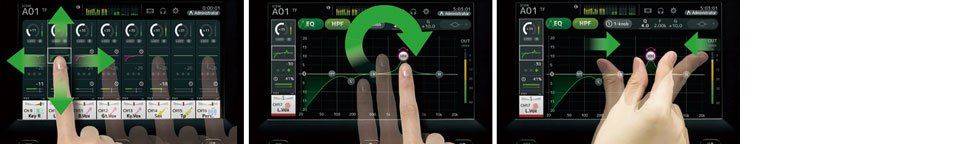

實現直接的觸摸控制
TF調音臺的用戶界面具有順暢的工作流程，通過觸摸屏能夠實現順滑的操作，為您在各種混音應用中提供了優勢。顯示屏中的內容也經過了精心設計，您可以輕松、直接地找到所需功能，整體布局的合理性能夠為您帶來自然、高效的混音享受。觸摸屏操作之簡單，像您只需通過指尖能對聲音進行塑形一樣。

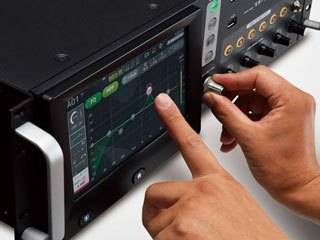

“觸摸和轉動”旋鈕為您提供更加精確的控制
當您需要對EQ或是其他設置進行精調時，您可以使用位于觸摸屏右側的觸摸與旋轉旋鈕。 您還可以將壓縮器閾值、EQ、增益或其他常用參數編入位于屏幕下方的用戶自定義旋鈕中，以便您在調音時可以對其進行快速直接的調用。這些旋鈕始終能夠作用于當前選定通道。

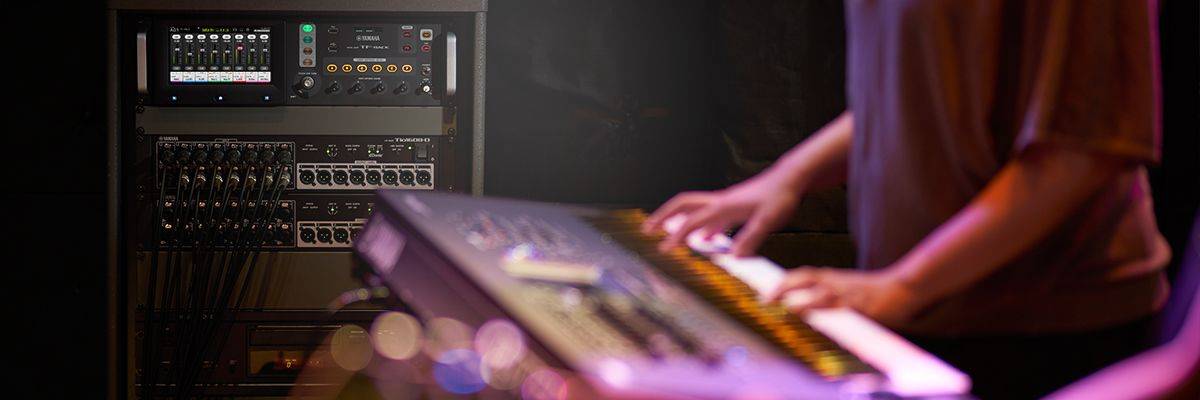

多樣的連接能力為廣泛的應用服務
在TF-RACK緊湊的機身中具有16個麥克風/線路+1個立體聲線路輸入和16個輸出，同時還具有一個用于安裝可選購擴展卡NY64-D的卡槽。與其他TF系列產品一樣，利用調音臺的QUICK CONFIG（快速配置）模式，TF-RACK能夠同時連接3個Tio1608-D I/O機架和NY64-D擴展卡。

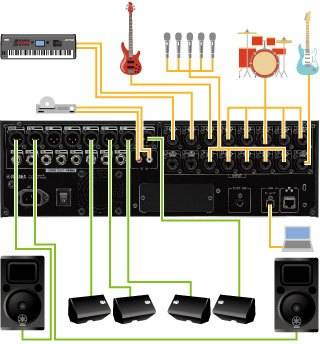

集16 個話筒 / 線路 + 1 個立體聲線路輸入和 16 個輸出于緊湊的機身中
TF-RACK具有16個麥克風/線路輸入、16個線路輸出（8個XLR和8個TRS），用于PC機多軌播放/錄音的USB連接等。TF-RACK機架帶有眾多應用功能。

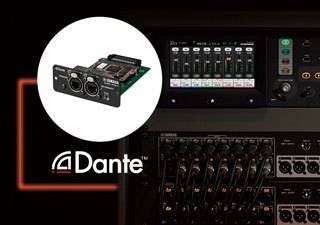

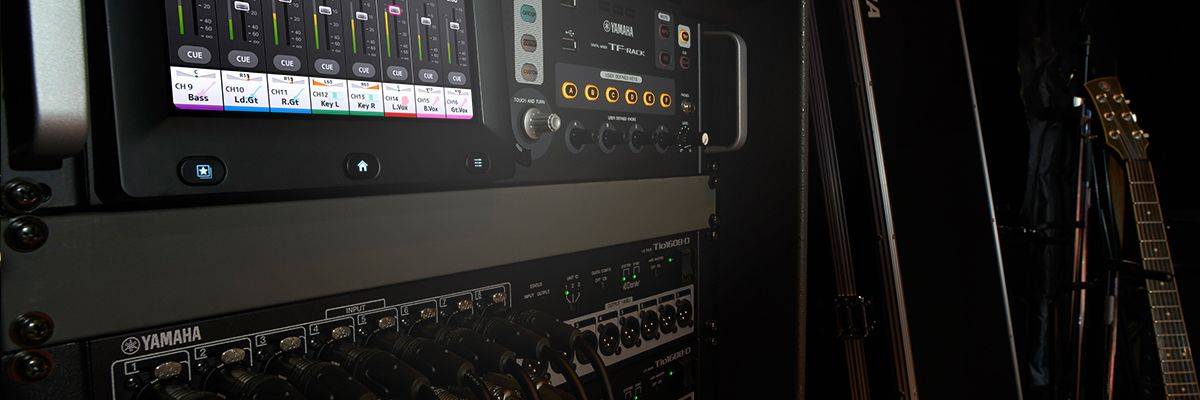

即接即用的 Dante網絡 舞臺接口箱解決方案
Tio1608-D是一個帶有Dante網絡的I/O機架，具有16個話筒/線路輸入和8個線路輸出。Tio機架和TF系列調音臺一樣，具備相同的可調用D-PRE?前置話放，傳遞出非常自然、帶有音樂性的聲音。與TF系列調音臺結合后，通過快速便捷的設置，多可將3個Tio機架單元連接組合使用。*需要選購 NY64-D卡。TF-RACK能夠與Tio1608-D I/O機架和NY64-D一起創建多達64輸入和40輸出的接口箱解決方案，Tio1608-D I/O機架和NY64-D均可安裝在緊湊的機架中。
